エリアトーク地域情報伝達無線システム

エリアトーク

システムの特徴

水害・地震・台風など、災害時に強い「無線式」の放送連絡システムです。
山間部でも市街地でも広範囲に均一に放送可能です。
無線式で維持管理が簡単です。
無線従事者免許不要・免許申請のみで、誰でも使えます。
例：免許人名『○○○町内会』、
免許人名『○○○株式会社』など
親局放送卓・戸別受信機は何台でも設置可能です。
停電時でも放送、受信が可能です。（非常用電源内蔵）

カタログ（PDF：2107KB）

地域情報伝達無線システム（エリアトーク）全体図

日常の地域コミュニティ放送から、防犯情報／緊急放送まで
地域住民に『迅速・確実』に情報を伝える

自治会長宅・自主防災組織長・公民館からの放送が各家庭の受信機にダイレクトに受信されます。
（無線式）
各家庭内に設置する戸別受信機で放送が受信できます。（屋外拡声方式もあります）

AC100Vコンセントに差して電源オンで、いつでも放送を聞くことができます。
停電時は自動的に乾電池またはバッテリー駆動に切替ります。

放送卓ラインナップ

対応周波数

アナログ：154MHz帯／460MHz帯アナログ簡易無線
367／385MHz帯アナログ地域振興波

デジタル：467MHz帯デジタル簡易無線

機種名		アナログ放送卓			デジタル放送卓
機種名		RC-20M	FUT4200M	FUT6100M	AIR-1000D
放送種別	緊急放送	-	○	○	○
	一斉	○	○	○	○
	グループ	-	最大99	最大99	最大99
遠隔制御	遠隔音量調整	-	○	-	○
遠隔制御	遠隔留守録音	-	○	-	○
中継機能		1系統	2系統	5系統	3系統
電話放送（中継）		-	○ 中継１使用	○ 中継１使用	○ 中継１使用
短縮ボタン割付け機能		-	○	○	-
録音放送機能		-	○	-	○
蓄電池		DC12Vシールバッテリー2.6Ah	-	-	DC12Vシールバッテリー4.0Ah×2ケ

受信機ラインナップ

品番		アナログ			デジタル
品番		ACRシリーズ ACR-101RNV	ARシリーズ（乾電池モデル） AR3340RCV AR3300RCV	ARシリーズ（充電池モデル） AR3340RBV AR3300RBV	DCRシリーズ DCR-401RNV
使用周波数帯		154MHz帯アナログCR	367MHz帯アナログSR 385MHz帯アナログSR		467MHz帯デジタルCR
電源		AC100V（DC11Vアダプタ）単3型乾電池×4本ニッケル水素充電池×４本停電時12時間待受け	AC100V（DC11Vアダプタ）単3型乾電池×4本停電時24時間待受け	AC100V（DC11Vアダプタ）ニッケル水素充電池×４本停電時24時間待受け	AC100V（DC11Vアダプタ）単2型乾電池×4本ニッケル水素充電池×４本停電時24時間待受け
主な機能	録音時間	最大12分（20件）	最大60分（50件）	最大12分（20件）	最大100分（5分×20件）
	音声案内機能	○	○	○	○
	受信感度表示	9段階	12段階	12段階	9段階
	電池交換お知らせ機能	○	○	○	○
	時間指定再生機能	×	×	×	○
	時計表示	×	○	○	×
	タイムシフト録音	×	○	○	×

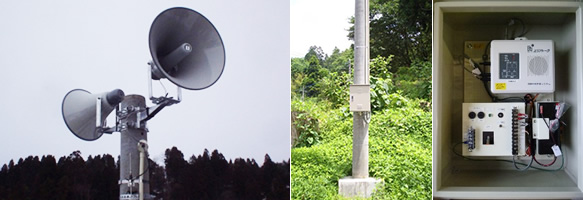

屋外拡声設備エリアトーク屋外拡声装置（NDAT-18602A/D）

離れた場所へ屋外拡声をさせる事ができます。

概要

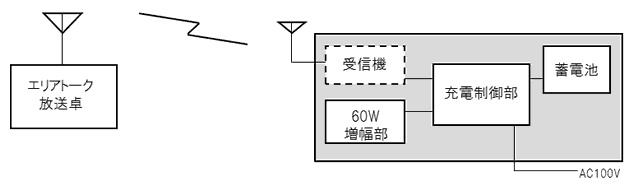

エリアトーク放送卓からの音声通報・音源を受信し拡声する装置です。
本装置は商用電源AC100Vで内蔵したバッテリーをフロート充電します。
受信機が制御信号を受信すると、充電制御部が増幅部（拡声アンプ）の電源をONします。
受信部の音声出力はレベル調整部を通り、増幅部の入力へ出力されます。
増幅部（拡声アンプ）・受信機の電源は内蔵バッテリーより供給され、消費した分を充電器で補充電します。
停電時は、内蔵バッテリーのみで駆動します。
アンプスイッチON、付属マイクを使用しての自局拡声放送が可能です。（チャイムはありません。）

定格

増幅部：60W（4Ω・8Ω）
充電方式：フロート充電
直流電源電圧：DC13.65V±0.15V　　700mA
電池の種類：密閉型鉛蓄電池（7.0AH　20時間率）
使用バッテリー：PE12V7.2　GSユアサ
電源電圧：AC100V±10V 単相 50Hz／60Hz
消費電力：30W以下
「5分拡声（平均出力50％）動作：55分待受け」の条件で約15時間の運用が可能です。
「5分拡声（平均出力30％）動作：55分待受け」の条件で約24時間の運用が可能です。
